| １．はじめに |
FTDI社より市販されているUSB-シリアル変換ケーブル"TTL-232R-5V"を利用したCASIOポケコン
VX-3/4/FX870P/FX890P/Z-1/Z-1GR用のPC通信ケーブルです。同様の製作記事はあお氏に
よって発表されていますが、本ケーブルはコネクタを2.5mmφの3Pタイプに交換するだけ、という
非常に簡単な工作で作成することが出来ます。
|
注意：本通信ケーブルは、カシオ計算機(株)が動作を保証したものではありません。 利用環境によっては正常動作しないだけでなく、ポケコンを壊してしまう可能性も ありますので、実施は自己責任でお願いします。 |
| ２．準備するもの |
本製作に必要な道具および材料です。
|
| ３．コネクタの換装方法 |

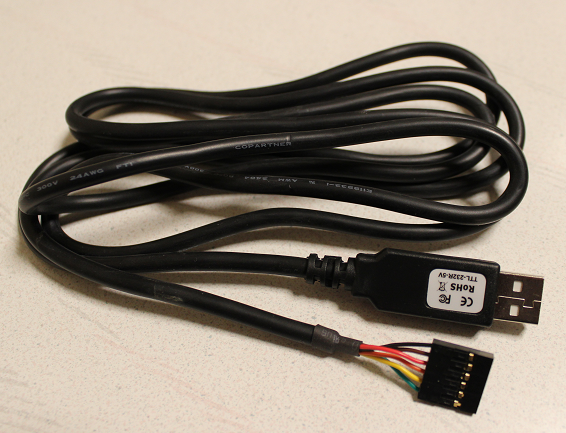

TTL-232R-5VはUSBハウジング内にUSB-シリアル変換IC FT232RLを内蔵しており、反対側の

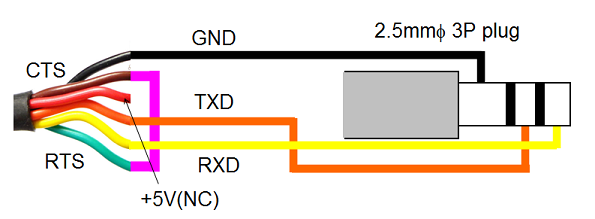

6PコネクタにTXD,RXD,RTS,CTS,+5V,GNDが出力されています。改造はこの6Pコネクタを切断し、
RXD(黄),TXD(橙),GND(黒)を2.5mmφの3Pコネクタに接続するだけです。RTS(緑)とCTS(茶)は
念のためにショートしておきます。
| ４．製作例 |

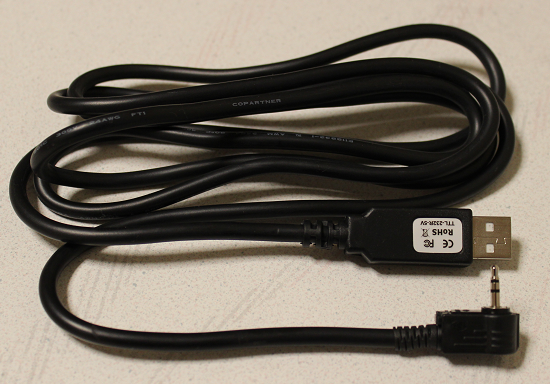

写真に製作例を示します。今回使用したL型の2.5mmφ 3Pコネクタは半田付けに
結構難儀しました。配線作業はストレート型の方が楽かもしれません。
| ５．あとがき |
このケーブルの存在は前から知っていたのですが、値段が高かったので秋月さんで
扱ってくれないかなと期待していたら、実現したので思わず衝動買いしてしまいました。。
工作にあまり自信は無いけれど、高松製作所の変換ケーブルはちょっと高い、と
お感じの方、是非トライしてみて下さい。
2012-6-1@Miyura
記事は、Miyura氏よりご寄稿して頂きました。ご協力誠にありがとうございました。
